Principio de funcionamiento

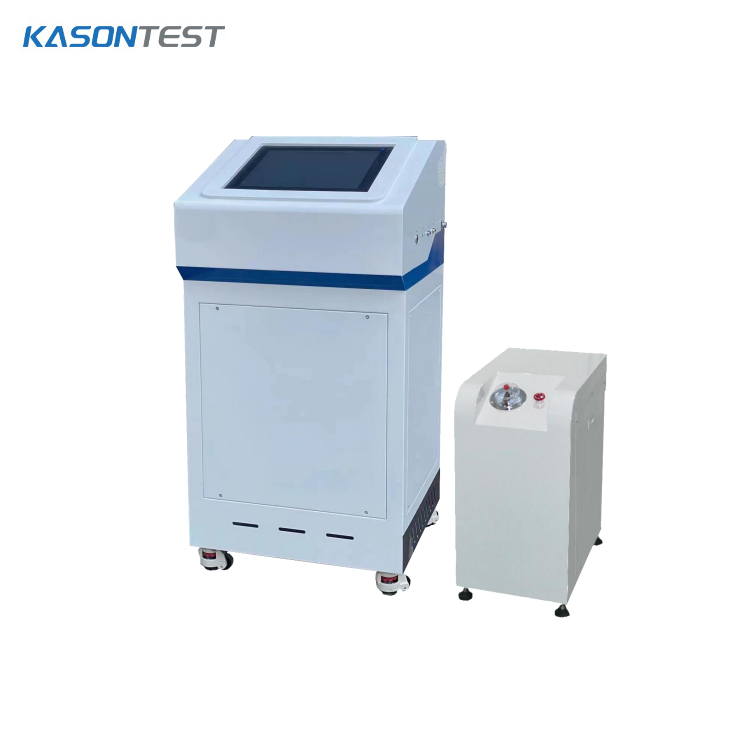

De acuerdo con los estándares de prueba de tuberías, la prueba se puede realizar después de instalar la muestra y ajustar la tensión de la muestra. Este instrumento es una configuración de alta gama con pantalla táctil y PLC, que puede monitorear las condiciones de prueba de las tres estaciones en todo momento y tiene funciones como apagado automático una vez finalizada la prueba, alarma de fuga de tubería y configuración de frecuencia de impacto.

Características

Características de la unidad principal

• Diseño de estaciones de trabajo independientes, asegurando que no haya interferencias: Presión máxima 200 bar, 3 estaciones de trabajo independientes, cada una con una válvula de cierre. En caso de ruptura u otro problema, la estación de trabajo afectada se puede aislar cerrando su válvula, permitiendo que otras estaciones de trabajo continúen con las pruebas.

• Funcionalidad versátil: puede aplicar pretensión al material de la tubería según los requisitos de la prueba o realizar cualquier número de ciclos entre 1000 y 10 000, ofreciendo múltiples funcionalidades.

• Alta precisión y estabilidad: la tecnología central y los componentes clave se obtienen en todo el mundo de Dinamarca y Alemania, lo que garantiza una alta precisión y estabilidad.

• Amplio rango de control: el rango de control de presión cíclico es de 5 bar a 200 bar.

• Protección de seguridad altamente confiable: Se implementan medidas de seguridad en los sistemas eléctricos, mecánicos y de software. Los dispositivos de detección de fugas y protección contra salpicaduras garantizan la seguridad de los operadores.

• Acumulador de alta capacidad y alta presión: Mantiene el rango de presión requerido durante las pruebas de presión cíclicas.

Tanque de agua de prueba de temperatura constante

● El sistema de aislamiento utiliza un diseño de tanque interior completamente envuelto con dos tipos de materiales aislantes, lo que garantiza un rendimiento térmico excelente y un importante ahorro de energía durante el uso a largo plazo. Incluso a una temperatura del agua de 95 °C, la carcasa exterior permanece cerca de la temperatura ambiente, lo que mejora enormemente la seguridad y reduce el consumo de energía en más del 70 %.

● El sistema de circulación utiliza un diseño tipo rociador. Todo el sistema de tuberías está fabricado en acero inoxidable 304, con una bomba de acero inoxidable que proporciona un caudal de al menos 4 m³/h.

● El calentador incorporado tiene una alta eficiencia de transferencia de calor y se puede realizar mantenimiento o reparación sin interrumpir la operación de prueba.

● Se utiliza un sistema de control de temperatura independiente, con un sistema de calefacción incorporado y un sistema de refrigeración externo, minimizando el ruido.

● La tapa del tanque se abre mediante un mecanismo cilíndrico, lo que proporciona un amplio espacio de acceso para uso en el laboratorio.

● El ángulo de apertura de la tapa se puede ajustar a cualquier posición, lo que garantiza confiabilidad, seguridad y conveniencia.

● La tapa utiliza un sello de caucho de silicona para evitar fugas a altas temperaturas.

● Las características incluyen reabastecimiento automático de agua, protección de apagado automático en caso de nivel bajo de agua y protección contra desbordamiento. La temperatura se puede ajustar a cualquier valor deseado.

● El marco estructural y la base están diseñados para una alta capacidad de carga y una fuerte resistencia a la deformación.

● El tanque interior de acero inoxidable, junto con la bomba y el marco estructural de acero inoxidable, proporcionan una alta capacidad de carga y una fuerte resistencia a la deformación.

● El tanque interior está fabricado con una placa de acero inoxidable de 2,5 mm de espesor.

● La capa aislante tiene un espesor superior a 85 mm, con medidas para minimizar los puentes térmicos, garantizando un excelente aislamiento y eficiencia energética.

● Todos los componentes son de acero inoxidable (tuberías, racores, calentadores, válvulas, etc.);

● Una bomba de circulación alemana de alta calidad garantiza una distribución uniforme de la temperatura dentro del tanque;

● El sistema de control de temperatura utiliza un dispositivo de protección de falla a tierra de marca para mayor seguridad;

● El tanque de agua con temperatura controlada puede funcionar en un circuito cerrado o conectarse a un sistema de circulación externo;

● El tanque tiene un sistema de control de calefacción integrado y el usuario puede personalizar la entrada de presión;

● Cuenta con un sistema de reposición automática de agua, que agrega agua automáticamente cuando el nivel cae por debajo de un punto establecido;

● El tanque también tiene un sistema de filtración automático para eliminar continuamente las impurezas del agua;

● La pared interior del tanque tiene puertos de alta presión, cada uno equipado con un conector de conexión rápida y una manguera de alta presión;

● El tanque utiliza un sistema de circulación tipo rociador: la bomba extrae agua caliente desde el fondo y la rocía desde arriba, manteniendo una temperatura constante;

● La tapa del tanque utiliza un mecanismo de elevación asistido por cilindro para un funcionamiento suave, seguro y confiable;

● El sistema de calefacción utiliza un diseño modular, lo que garantiza seguridad y facilidad de mantenimiento.

Estándares

ISO 10508-1995:Tuberías y accesorios termoplásticos para sistemas de agua fría y caliente.

ASTM D2992-24:Práctica estándar para obtener una base de diseño hidrostático o de presión para tuberías y accesorios de "fibra de vidrio" (resina termoendurecible reforzada con fibra de vidrio)

GB/T 18997,1-2003:Tuberías de presión compuestas de aluminio y plástico, Parte 1: Tuberías de aluminio y plástico soldadas por solape

GB/T 18997,2-2003:Tuberías de presión compuestas de aluminio y plástico, Parte 2: Tuberías de aluminio y plástico soldadas a tope

GB/T 18992,1-2003:Sistemas de tuberías de polietileno reticulado (PE-X) para agua fría y caliente, Parte 1: Requisitos generales

GB/T 18992,2-2003:Sistemas de tuberías de polietileno reticulado (PE-X) para agua fría y caliente, Parte 2: Tuberías
