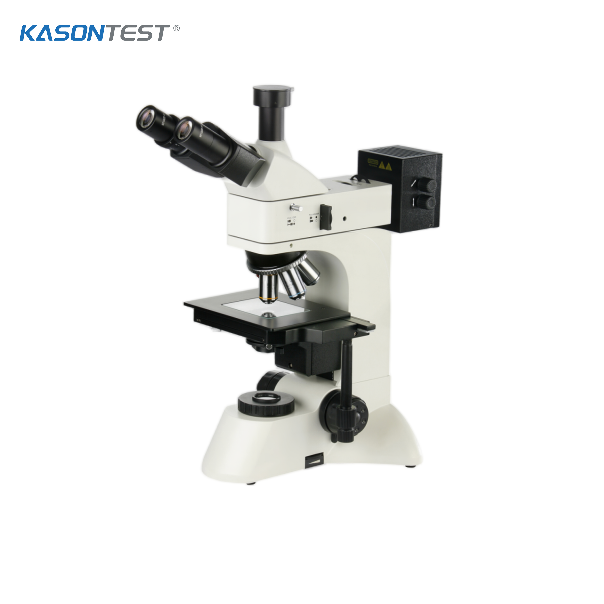

Microscopio metalúrgico multifunción vertical trinocular KS 301-C

Modelo

KS 301-C

tubo de observación

Trinocular, inclinado 30˚, (polarizador incorporado, conmutable)

Oculares

Campo amplio WF10X / 22 mm

Convertidor

Cinco agujeros (posicionamiento de la bola hacia dentro)

El microscopio metalográfico vertical transflectivo trinocular KS 301-C es adecuado para la observación microscópica de objetos opacos o transparentes. Adoptando el excelente concepto de diseño del sistema óptico infinito y la función del módulo.

Obtenga una cotización Conoce los detalles

Página de inicio >> Centro de productos >> Equipos de metalografía >> Microscopio metalúrgico

Microscopio metalúrgico multifunción vertical trinocular KS 301-C

Obtenga una cotización

Detalles del producto

1. Solicitud

El microscopio metalográfico vertical transflectivo trinocular KS 301-C es adecuado para la observación microscópica de objetos opacos o transparentes. Al adoptar el excelente concepto de diseño del sistema óptico infinito y la función del módulo, puede proporcionar un excelente rendimiento óptico y una actualización del sistema del producto, realizar las funciones de transmisión y reflexión simultáneas, iluminación independiente, observación polarizada y otras funciones. El producto tiene las características de apariencia hermosa, operación conveniente, imagen clara, etc. Es un instrumento ideal para investigaciones en biología, metalurgia, mineralogía, ingeniería de precisión, electrónica, etc.

Etapa mecánica

Etapa mecánica de doble capa, tamaño: 210 * 140 mm; rango de movimiento 63 * 50 mm, concepto de diseño visual, el usuario es más conveniente y cómodo al operar el escenario.

Sistema de epi-iluminación

El uso de lámparas halógenas (brillo ajustable) no solo proporciona una imagen de observación microscópica clara y clara para el método de observación de campo brillante normal, sino también para los métodos de observación de campo oscuro y de luz polarizada. El diafragma de campo integrado y el diafragma de apertura pueden controlar eficazmente el campo de visión, ajustar el contraste del campo de visión y se puede ajustar el centro del diafragma de campo.

Sistema de iluminación de transmisión

Dispositivo de iluminación de lámpara halógena incorporada: la lámpara halógena de 6V30W (brillo ajustable) puede proporcionar imágenes de observación microscópicas claras y claras. El diafragma de campo está integrado en el concentrador y el condensador Abbe N.A.1.25 se puede ajustar hacia arriba y hacia abajo.

Parámetros del producto

2.Especificaciones

modelo	KS 301-C
sistema óptico	Sistema óptico de corrección infinita de la aberración cromática.	·
tubo de observación	Trinocular, inclinado 30˚, (polarizador incorporado, conmutable)	·
Oculares	W.campo ideo WF10X / 22mm	·
Gran campo de visión WF10X/22mm, con regla de diferenciación cruzada	oh
Lente objetivo estándar (Objetivos acromáticos del plan infinito)	PL L5X / 0,12 WD26,1 mm	·
PL L10X / 0.25 WD20.2mm	·
PL L40X / 0,60 WD3,98 mm (resorte)	·
PL L 60X / 0,7 WD3,18 mm	·
Lente objetivo opcional (Objetivos acromáticos del plan infinito)	PL L20X / 0,40 ancho 8,80 mm	oh
PL L50X / 0,70 ancho 3,68 mm	oh
PL L 80X / 0,80 WD1,25 mm	oh
PL L100X / 0,85 WD0,40 mm	oh
Convertidor	Cinco agujeros (posicionamiento de la bola hacia dentro)	·
Mecanismo de enfoque	Ajuste coaxial de enfoque grueso y fino, valor de rejilla de movimiento fino: 2 μm, ajuste de tensión grueso y fino, con dispositivo de bloqueo y límite.	·
etapa	Etapa móvil mecánica de doble capa, tamaño: 210 mm x 140 mm, rango de movimiento: 63 * 50 mm	·
Sistema de epi-iluminación	Lámpara halógena de 6V30W con brillo regulable, equipada con filtros de color amarillo, azul y verde y cristal esmerilado.	·
Diafragma de campo incorporado, diafragma de apertura, dispositivo de conversión de filtro de color, analizador push-pull y polarizador	·
Sistema de iluminación de transmisión	El condensador Abbe NA.1.25 se puede mover hacia arriba y hacia abajo.	·
Barra de luz de campo de visión incorporada en la lente colectora, lámpara halógena de 6V30W, brillo ajustable	·
Soporte de software	Software de análisis metalográfico genuino FMIA2020	oh
Dispositivo de cámara	Cámara con chip Sony (3 millones, 5 millones, 6,3 millones, 12 millones, 16 millones, etc.)
0,65X, receptor de cámara 1X
micrómetro	Micrómetro de alta precisión (valor de cuadrícula de 0,01 mm)
